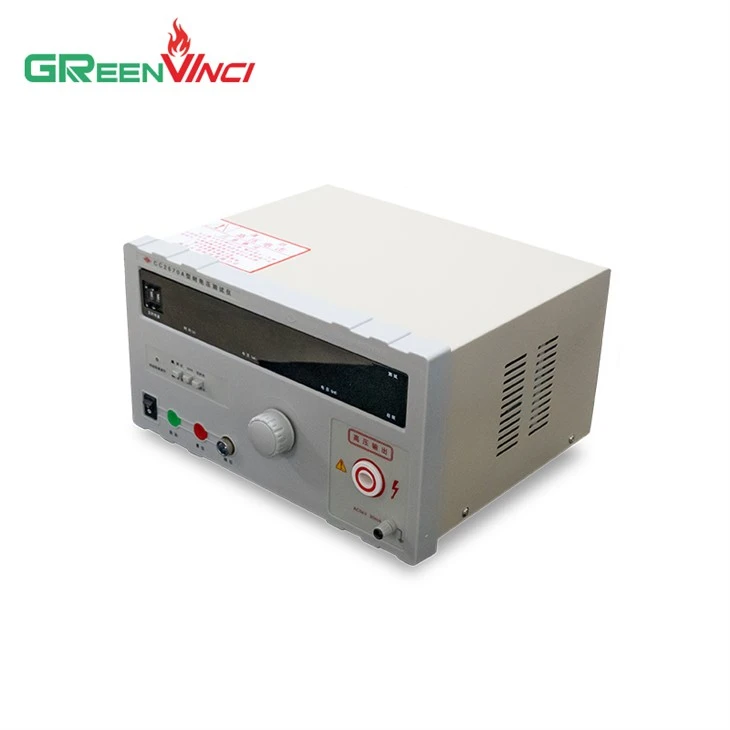

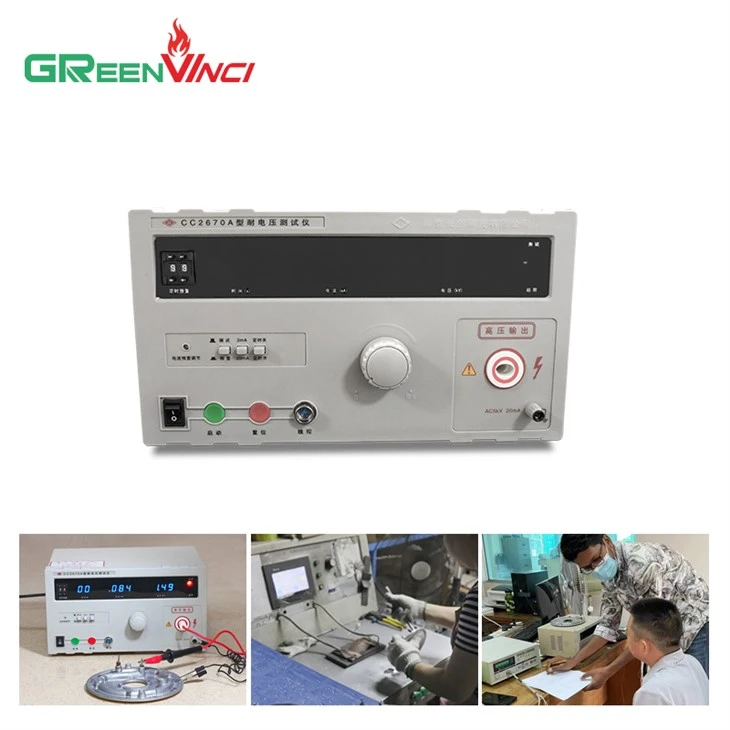

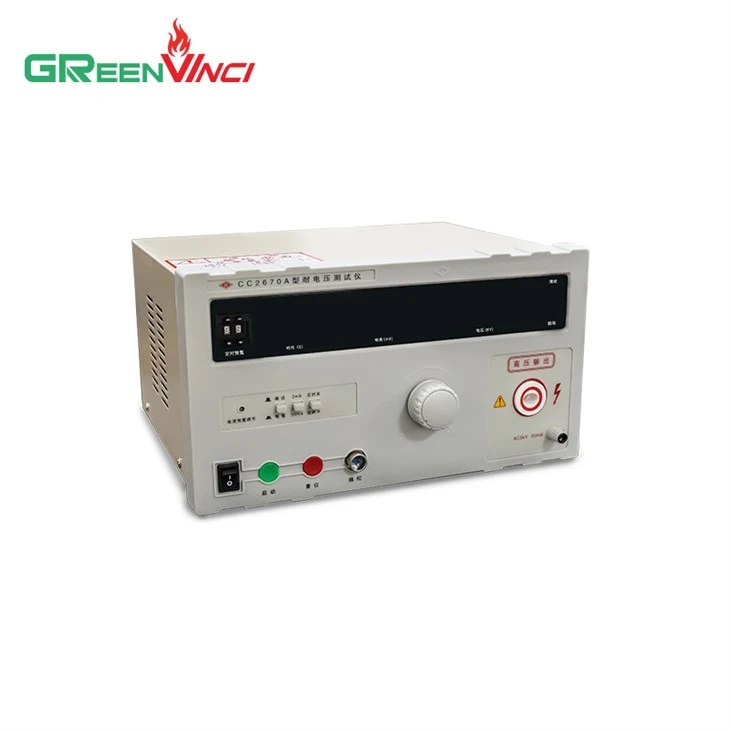

Talub pingetestijat
Toote sissejuhatus
Taotleb pingetesteris täppisinstrumenti, mis on loodud kütteelementide elektri isolatsiooni tugevuse kontrollimiseks. Võimalik, et neid nimetatakse elektriisolatsiooni tugevuse testijaks või dielektrilise tugevustestijaks, mängib see olulist rolli elektriseadmete ohutuse ja usaldusväärsuse tagamisel.
On katakistuste testija
Tehnilised parameetrid
|
Mudel
|
GV-018
|
|
Tootenimi
|
Talub pingetestijat
|
| Ajastus | 0 ~ 99S, käsitsi juhtimine |
| Väljundvõimsus (pmax) | 100VA |
| Trafo võimsus | 500VA |
| Lekkevool | 0 ~ 2/20mA |
|
Toiteallikas
|
AC: 220 V ± 10%; 50Hz ± 5%
|
|

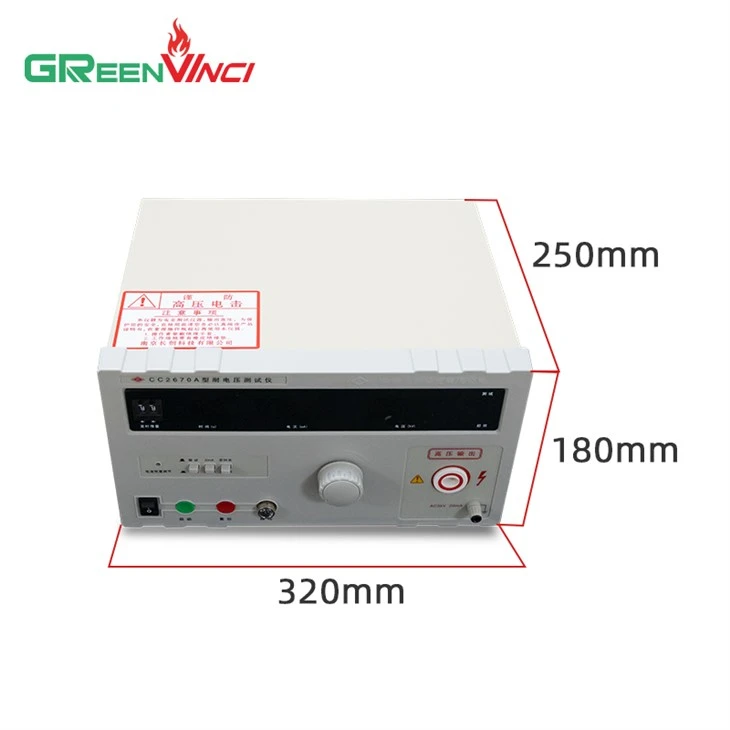

Suurus
|
320x180x250mm
|
|
Kaal
|
10kg
|
Tööpõhimõte
See pingetesteri vastu peab katsetatava seadme isolaator kõrgemale - kui - normaalne tööpinge määratud kestusel. Sellest tulenev väike lekkevool näitab isolatsiooni kvaliteeti, minimaalse vooluga viitab parematele isolatsiooniomadustele.
Peamised eelised
Täpsus ja tõhusus: hindab kiiresti kütteelementide dielektrilist tugevust täpsusega, pakkudes usaldusväärseid testi tulemusi vähem aega.
Ohutuse tagamine: tagab, et kütteelemendid vastavad ohutusstandarditele, vähendades elektriliste tõrgete riski.

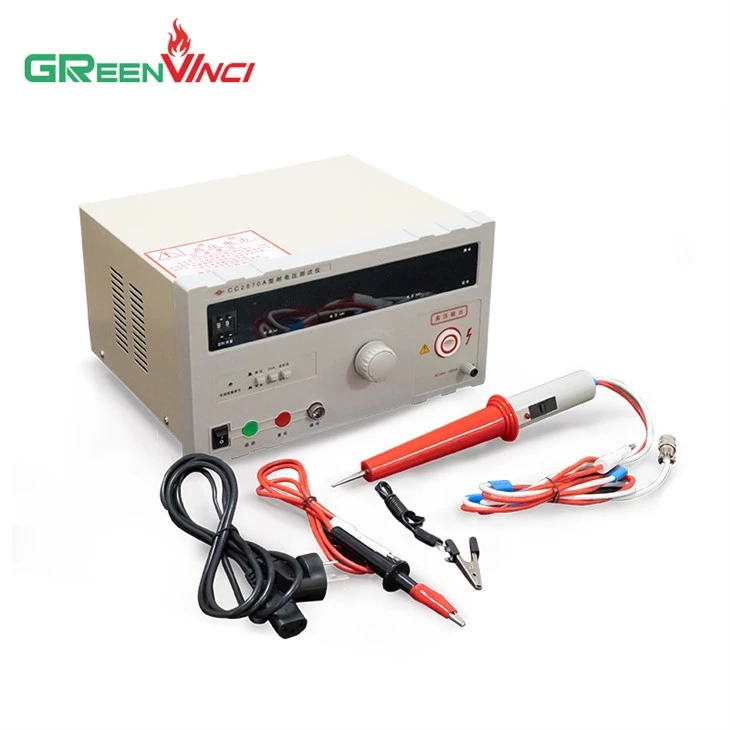

Manused
1. Sertifikaadi 1 PCS
2. tehase ülevaatuse aruanne 1 koopia
3. Traadijuhtimiskatse varras 1 tk
4. katseklamber (punane) 1tk
5. katseklamber (must) 1 tk
6. tolmukate 1tk
Võimalikud probleemid ja lahendused
| Ese | Lahendus |
| 1.UnTimed |
1.1 Kontrollige, kas kasutatakse kütteelemendi pingetesti kaugjuhtimiskatse varda ja kaugjuhtimispuldi testi viis - pin -pistik sisestatakse kaugjuhtimispuldi pistikupesasse.
1.2 Ahela ülevaatuse ajastusahela osa CD4060, C145P keraamiline kondensaator ja kristallostsillaator x 1 32.768 mHz. |
| 2. pinge väljund pole |
2.1 Kõigepealt kontrollige, kas katsevarda kõrgepinge joon on avatud ja kas katsetule on sisse lülitatud. Kui kõik ülaltoodud on head, siis kontrollige, kas relee JX1 töötab, pingeregulaatori 220V -le peaks olema AC220 pinge vahemikus 0 kuni 220 V. Seejärel reguleerige pingeregulaatorit, et kontrollida, kas pinget 250 V terminalist muutuvad kõrge - pingetrafo primaarse "2" klemmile.
2.2 Seejärel kontrollige, kas kõrge - pingetrafo väljundterminalis on pinge väljund. Järjestikune kontroll võib leida tõrke. |
| 3. Testige ilma praeguse kuvata |
3.1 Kontrollige, kas kütteelemendi pinge testija testsilm on heas kontaktis.
3.2 Ringkond Kontrollige, kas R5 varistor on kahjustatud ja lühike - vooluringi, kas diood d9 - d12 on avatud - vooluringiga, kas vooluahela LF324 on kahjustatud ja kas diood on LF324 ümbruses kahjustatud või lühendatud. |
